Schnelle Identifikation
RTL-Box erkennen:
Kleiner Wandkasten (ca. 10x12 cm) in Schalterhöhe
Ein einzelner Drehknopf/Thermostat
Meist mit Glasabdeckung oder hochwertiger Kunststofffront
Bautiefe nur 6-9 cm
Normale FBH erkennen:
Großer Heizkreisverteiler mit mehreren Anschlüssen
meist Durchflussmesser an jedem Heizkreis sichtbar
Meist bodennah in Schränken/Nischen installiert
Separate Mischerstationen
Technische Unterschiede

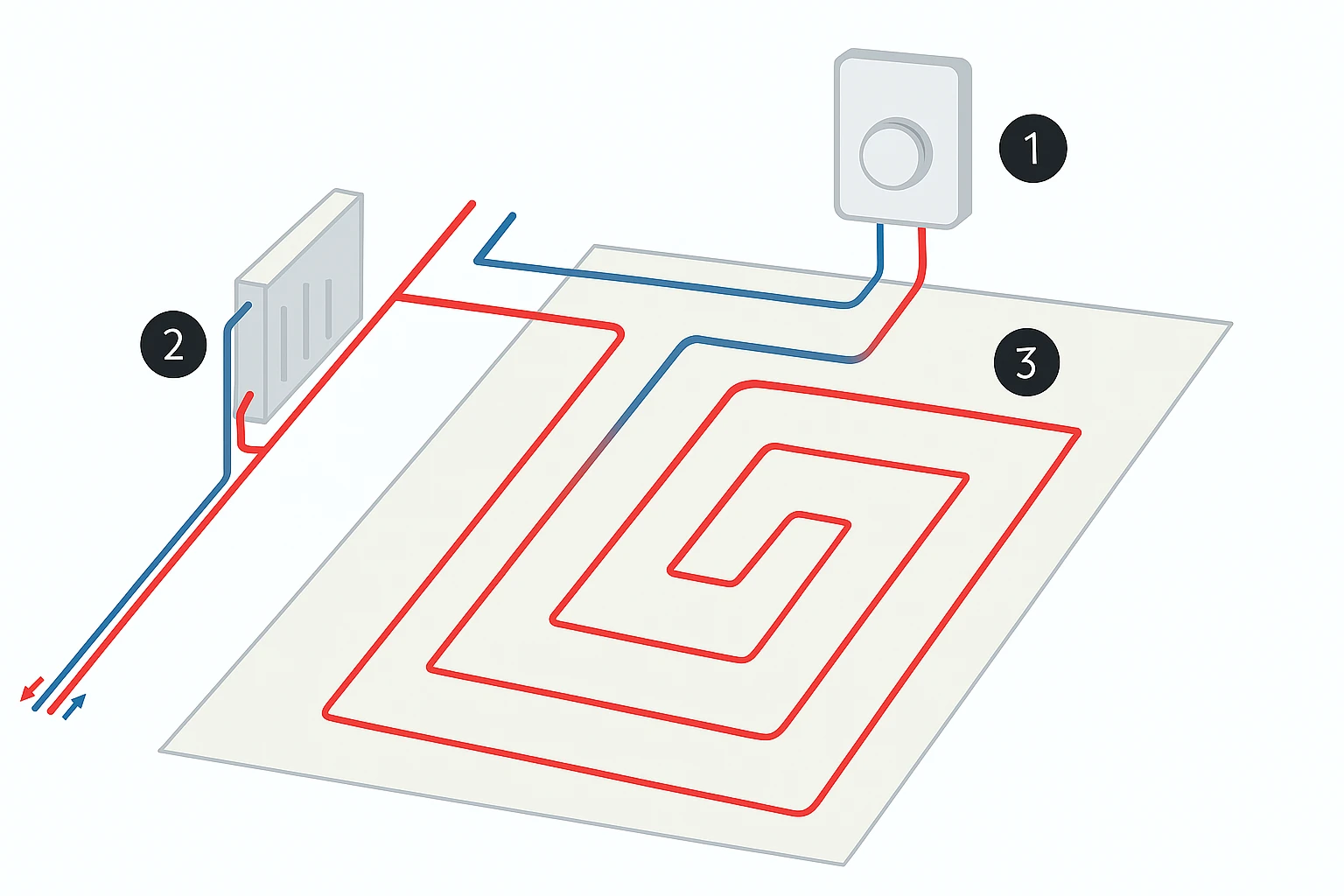

RTL-Box (Rücklauftemperaturbegrenzer)
Anschluss: Direkt an bestehenden Heizkörper-Heizkreis
Regelung: Misst Rücklauftemperatur (10-50°C), nicht Raumtemperatur
Einsatz: In der Regel für kleine Flächen bis 5 m² (z.B. vor Waschbecken) und nicht für die gesamte Raumfläche
Normale Fußbodenheizung
Anschluss: Eigener Heizkreis mit Mischstation
Regelung: Raumthermostat steuert Vorlauftemperatur
Einsatz: Ganze Räume/Etagen (bei großen Räumen teilweise auf mehrere Heizschlangen aufgeteilt)
Erkennungsmerkmale in der Praxis
Wandmontage = RTL-Box
Thermostat in Augenhöhe (120 cm)
Einzelner Regelkopf
Verteilerkasten = Normale FBH
2-12 Heizkreise parallel
Stellantriebe meist elektrisch
Eingabe in EENetzwerk
Bei RTL-Box eingeben:
Typ: RTL-Box
Leistung: Berechnung entsprechend Recknagel für FBH
Fläche: meist nur <5 m²
Bei normaler FBH eingeben:
Typ: Fußbodenheizung
Leistung: Berechnung entsprechend Recknagel für FBH
Fläche: In aller Regel gesamte Raumfläche
Häufige Verwechslungen vermeiden
RTL-Box hat einen Thermostat - FBH hat mehrere Heizkreise
RTL-Box an der Wand - FBH-Verteiler meist bodennah
RTL-Box ohne Strom - FBH braucht Strom für Stellantriebe
RTL-Box nur wenige m² - FBH für ganze Räume
Der Hauptunterschied: RTL-Boxen erwärmen kleine Bereiche über bestehende Heizkörper-Heizkreise, während normale Fußbodenheizungen eigenständige Heizsysteme für ganze Räume sind.
