Erkennungsmerkmale

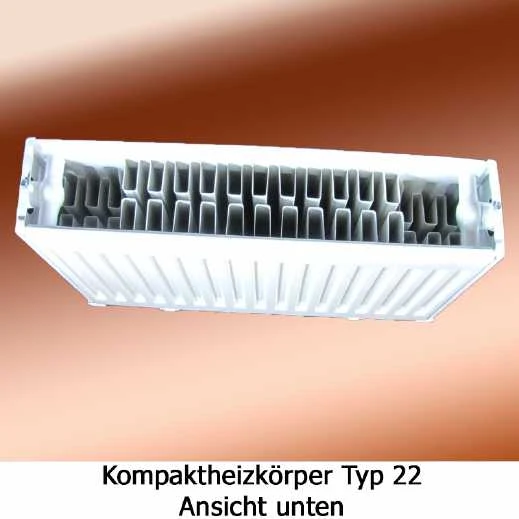

Glattwandige Flachheizkörper zeichnen sich durch ihre vollkommen ebene, glatte Oberfläche aus, die nicht durch Lamellen oder Profilierungen unterbrochen ist. Sie sind aus Stahlblech hergestellt und gehören zu den am häufigsten eingebauten Heizkörpern. Das hervorstechendste Merkmal ist ihr flaches Äußeres, wodurch sich der Strahlungsanteil an der Wärme deutlich erhöht.
Typenbestimmung

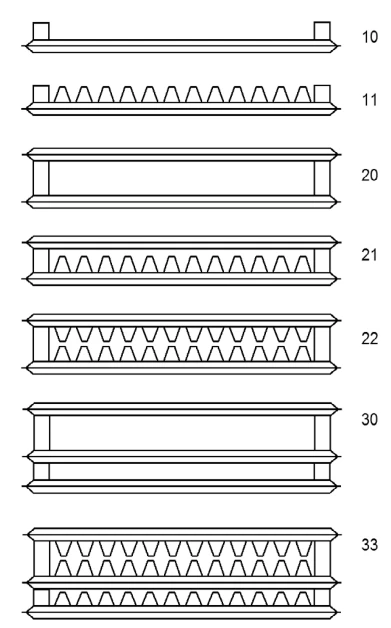

Die Typenbezeichnung bei Flachheizkörpern besteht aus zwei Zahlen
Die erste Ziffer gibt die Anzahl der wasserführenden Heizplatten an, die zweite Ziffer die Anzahl der aufgeschweißten Konvektorbleche.
Beispiele:
Typ 10: 1 Heizplatte, 0 Konvektorbleche
Typ 11: 1 Heizplatte, 1 Konvektorblech
Typ 22: 2 Heizplatten, 2 Konvektorbleche
Typ 33: 3 Heizplatten, 3 Konvektorbleche

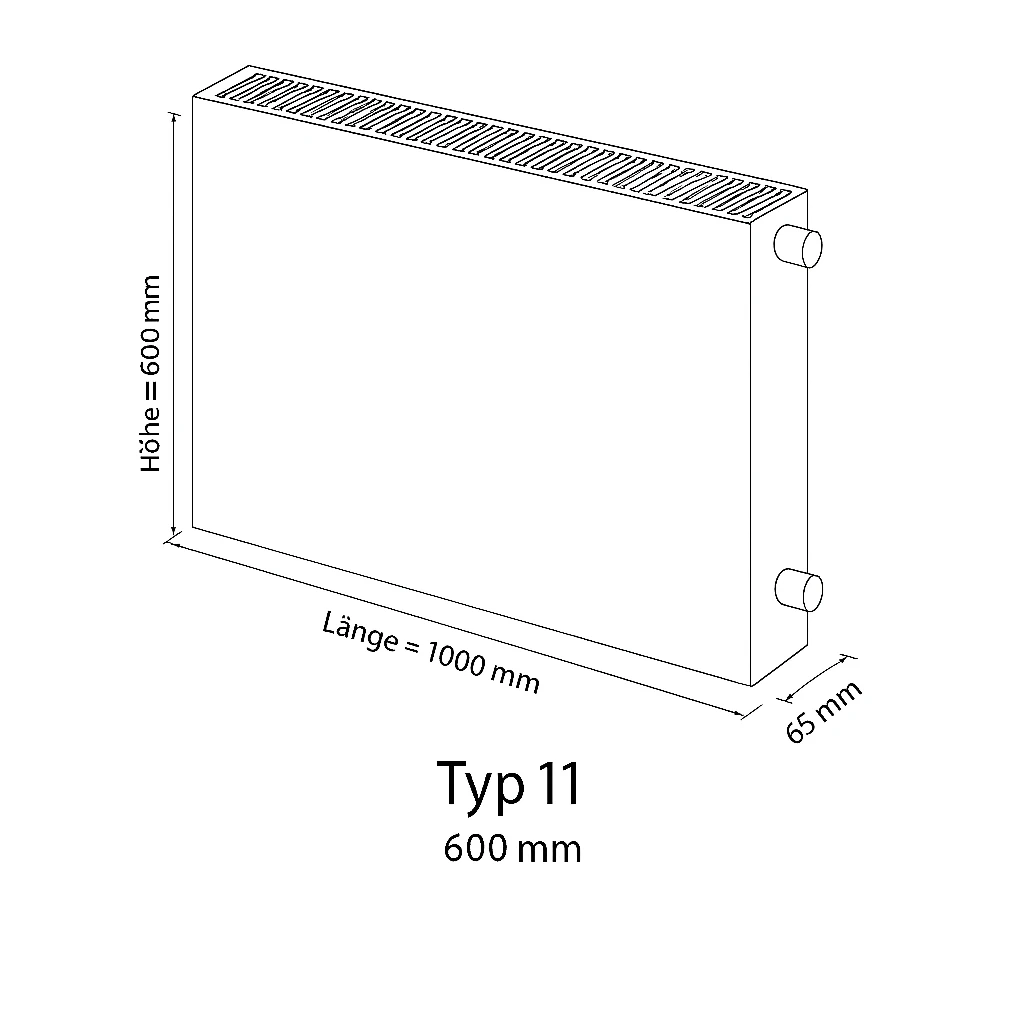

Messanleitung
Höhe: Von Unterkante bis Oberkante messen
Länge: Gesamtlänge des Heizkörpers
Tiefe: Ergibt sich aus der Typ-Bestimmung
Quelle: Recknagel, H.; Sprenger, E.; Albers, K.-J. (2023/2024): Taschenbuch für Heizung + Klimatechnik. Band 1 + 2
