Wie erkenne ich Ventile?

Stand: 29.07.2026 · Quellen am Ende

Für den hydraulischen Abgleich muss die kv-Kennlinie des statischen (konventionellen) Ventils stimmen. Die hängt am konkreten Ventileinsatz — nicht am Heizkörper und nicht am Baujahr des Hauses. Dieser Artikel sammelt, was aus Hersteller-Unterlagen tatsächlich belegt ist.

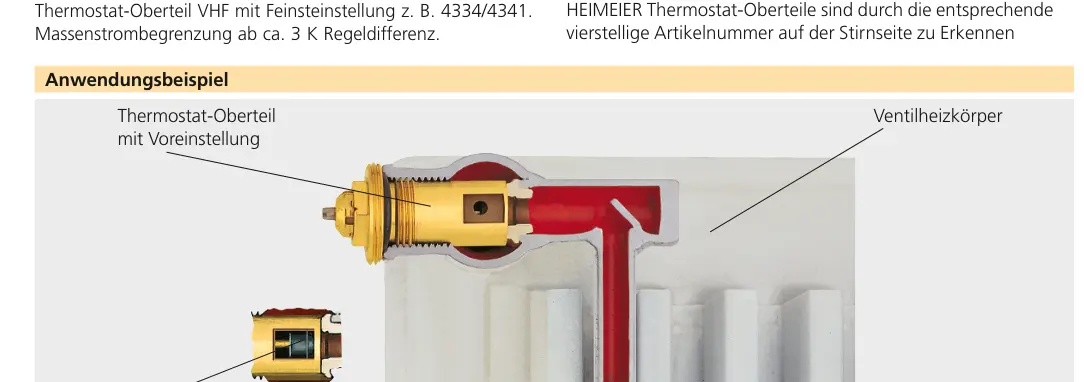

Thermostat-Oberteil im Ventilheizkörper. Quelle: IMI Heimeier, Datenblatt 07/2010, S. 4

Zwei Regeln vorweg

Das Baujahr ist ein Indiz, kein Beweis. Ventileinsätze werden häufiger getauscht — z. B. bei einer Undichtigkeit. In einem Kermi-Heizkörper von 1994 kann deshalb nach einem Ventiltausch die Kennlinie von 2009 stecken. Das Baujahr grenzt ein, welche Ventile in Frage kommen. Entschieden wird am Bauteil.

Die Skala allein identifiziert kein Ventil. Elf Ventiltypen in unserer Datenbank haben eine 1–6-Skala. Ihre kv-Werte bei Stufe 6 und 2 K Regeldifferenz reichen von 0,22 (Resideo V2000FX) bis 0,84 (Heimeier VHV) — Faktor 3,8. Wer allein von der Stufenzahl auf das Ventil schließt, kann den Volumenstrom um mehr als das Doppelte verfehlen. Das ist mehr, als der ganze Abgleich an Genauigkeit bringt.

In dieser Reihenfolge vorgehen

1. Fabrikat des Heizkörpers feststellen — Typenschild, Rückseite, Logo am Ventilstutzen. Das ist der einzige verlässliche Einstieg.

2. Innerhalb des Fabrikats eingrenzen über Artikelnummer, Gewinde und Baujahr. Dort sind die Merkmale belastbar, siehe die Hersteller-Abschnitte unten.

3. Die Skala als Gegenprobe nutzen: passt die Stufenzahl nicht zum vermuteten Ventil, stimmt die Annahme nicht.

4. Bleibt das Fabrikat unklar, den Einsatz tauschen und mit der Kennlinie des neuen Einsatzes rechnen. Das ist keine Kapitulation, sondern die einzige Variante, bei der die Zahl im Nachweis stimmt.

Was die einzelnen Merkmale leisten

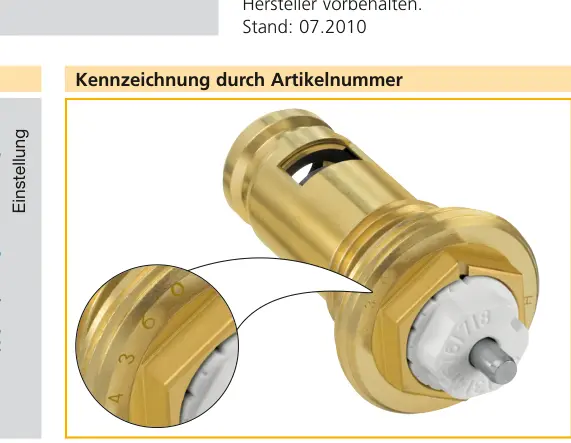

Die vierstellige Artikelnummer sitzt stirnseitig. Quelle: IMI Heimeier, Datenblatt 07/2010, S. 4

Kein Merkmal auffindbar? Dann im Zweifel den Einsatz tauschen und mit der Kennlinie des neuen Einsatzes rechnen — das ist sauberer als eine geratene Voreinstellung.

Welche Ventile teilen sich welche Skala

Stand unserer Ventil-Datenbank. Die Liste zeigt, wie wenig die Stufenzahl allein aussagt.

Die Tabelle zeigt, wie wenig die Stufenzahl allein aussagt. Sie ist keine vollständige Marktübersicht — Fabrikate wie Buderus, Herz, Comap, Giacomini, Simplex oder Vogel & Noot sind in unserer Datenbank noch nicht enthalten. Aus „steht nicht in der Liste" folgt also nicht „gibt es nicht".

IMI Heimeier — Thermostat-Oberteile für Ventilheizkörper

Quelle: IMI Heimeier Datenblatt Thermostat-Oberteile für Ventilheizkörper, Stand 07/2010

VHV oder VHF? Beide haben eine 1–6-Skala und sehen gleich aus, unterscheiden sich aber um Faktor ~2,7 im kv (bei Stufe 6 und 2 K: 0,84 gegenüber 0,316). Nur die Artikelnummer auf der Stirnseite trennt sie sicher. VHF (Feinsteinstellung) sitzt dort, wo sehr kleine Massenströme gefahren werden.

Achtung 4319-03.301 / 4321-03.300: Standard-Oberteile ohne Voreinstellung. Damit ist kein Abgleich möglich — das Oberteil muss gegen ein voreinstellbares getauscht werden (4320-02.301 bzw. 4322-02.300). Diese Oberteile stehen deshalb bewusst nicht in EENetzwerk.

IMI Heimeier Ventilunterteile (außenliegende Thermostatventile, nicht Ventilheizkörper): V-exact II ab 2012, Skala 1–8.

Kermi (und Arbonia, gleiche Einsätze)

Quelle: Kermi Ventil-Ratgeber, Ausgabe 2024, Seiten 6–9 (Ventilhistorie) und 24–31 (kv-Tabellen)

Für V1K und V2K gibt es keine veröffentlichte kv-Tabelle. Kermi führt stattdessen die Ersatzeinsätze — und für die sind die Kennlinien belegt:

In EENetzwerk stehen die beiden belegten Ersatzeinsätze als eigene Ventile. Praktisch heißt das: bei einem Kermi vor 2001 wird der Einsatz getauscht und mit der Ersatz-Kennlinie gerechnet.

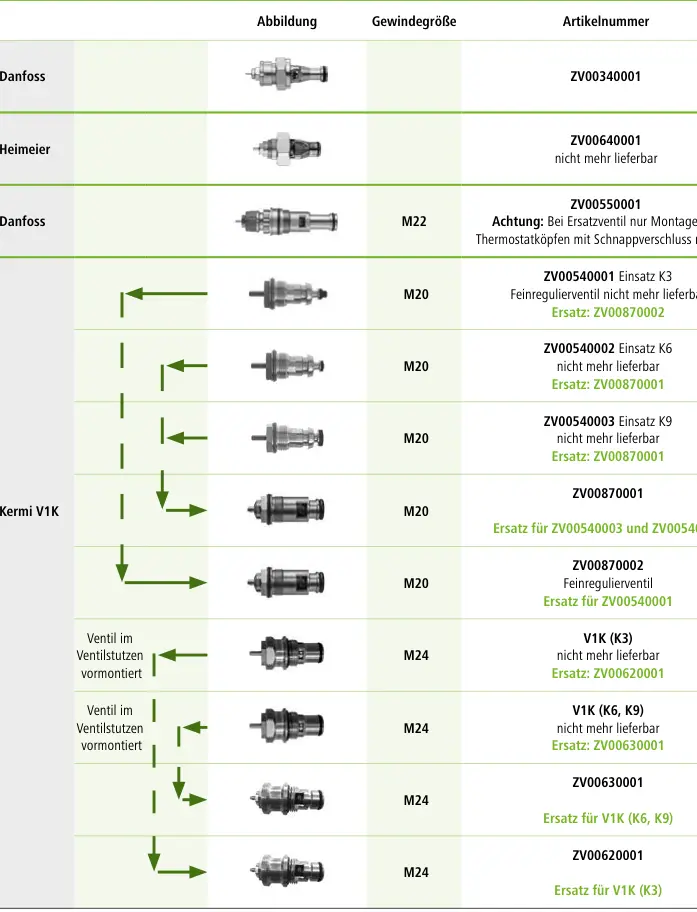

Quelle: Kermi Ventil-Ratgeber 2024, S. 6

Oventrop

Quellen: Oventrop Datenblatt Thermostatventile, Ausgabe 2014; Oventrop Artikeldaten 1017057

Das Gewinde ist hier das brauchbarste Merkmal: M 30 x 1,0 deutet auf Baujahr bis 1998. Für ältere Ventile gibt es einen Adapter auf M 30 x 1,5 — dann sitzt am alten Ventilkörper ein neuer Kopf, das Ventil selbst bleibt aber das alte.

Der Zeitpunkt ab 1999 für die 9er-Reihe ist abgeleitet, nicht wörtlich belegt: Oventrop gibt für den AV-6-Einsatz bis Bj. 1998 an, die 9er-Reihe verwendet M 30 x 1,5.

Danfoss

Quelle: Danfoss, Thermostatische Heizkörperventile / Heizkörperverschraubungen — Standardprogramm

• RAV oder RAVL? Am Durchmesser der Fühleraufnahme: RAV 34 mm, RAVL 26 mm.

• Zweites Merkmal, ohne Messen: die Bodenschraube trägt bei RAVL einen 13-mm-Innensechskant, bei RAV einen 19-mm-Innensechskant.

• Die kv-Werte der alten Gehäuse selbst: RAVL ⅜" und ½" = 0,5 / 0,8 · RAVL ¾" = 1,3.

• Bei alten RAVL- und RAV-Gehäusen steht der kv-Wert auf dem Gehäuse. Damit ist die Hydraulik direkt ablesbar — verlässlicher als jede Ableitung über das Baujahr.

• Beide Gehäuse lassen sich mit Ventileinsatz-Sets (RAVL bzw. RAV Combi) auf voreinstellbare Ventile umrüsten, ohne das Gehäuse zu tauschen. kv-Werte bei 1 K / 2 K: RAVL Combi 10/15 = 0,36 / 0,44 · RAVL Combi 20 = 0,39 / 0,60 · RAV Combi 10/15/20 = 0,50 / 0,74.

• Ein Produktionszeitraum für RAV und RAVL ist in den uns vorliegenden Danfoss-Unterlagen nicht angegeben. Die verbreitete Angabe „ab 1960" stammt aus Sekundärquellen und ist hier bewusst nicht übernommen.

• Auch für RA-N, RA-UN, RA-UR und VHS ist kein Einbauzeitraum belegt. Diese Ventile stehen in EENetzwerk ohne Baujahr — die kv-Werte sind davon nicht betroffen.

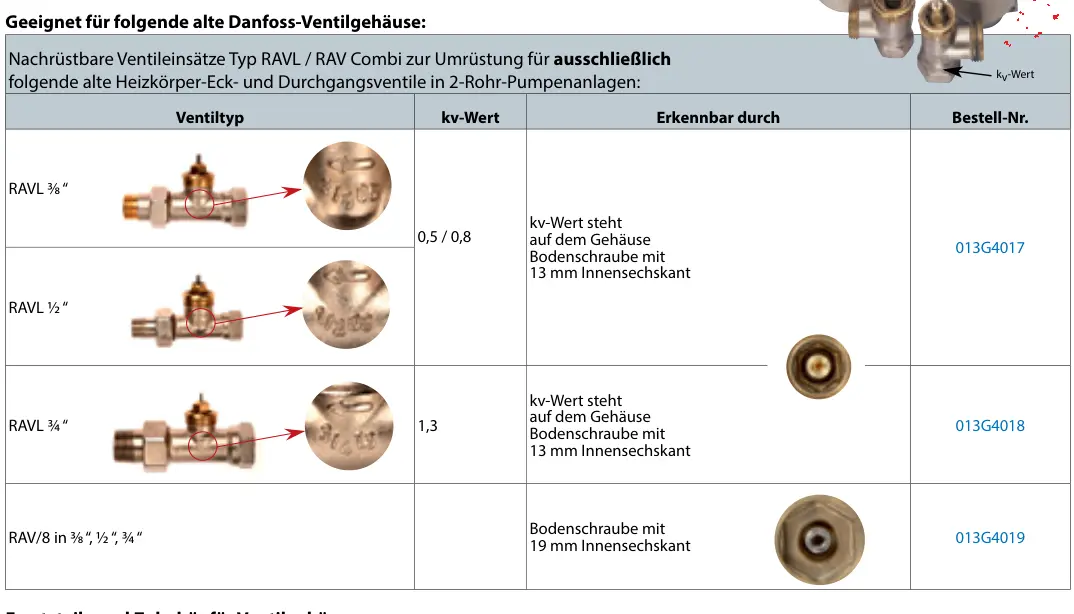

kv-Wert am Gehäuse, Bodenschraube 13 mm (RAVL) bzw. 19 mm (RAV). Quelle: Danfoss, Bruttopreisliste 2020, S. 55

Resideo (Honeywell Home)

Quelle: Resideo, Ventilauswahl und -austausch leichtgemacht

• Die Ventileinsätze SX, LX und FX passen in Resideo-Gehäuse zurück bis 1974 (MNG-Gehäuse).

• Ein konkreter Einbauzeitraum für die V2000-Baureihe selbst ist nicht veröffentlicht.

Ohne belegten Zeitraum

Für Cosmo, Purmo, Brötje und die Oventrop-Multiblock-Reihe liegt uns keine Quelle mit Einbauzeiträumen vor.

Typische Fälle

Ventilheizkörper Baujahr 1994–96, Skala 1 bis 6

Die Skala grenzt hier nichts ein — elf Ventiltypen haben sie. Entscheidend ist das Fabrikat. Steht 4324, 4326, 4327 oder 4328 stirnseitig drauf, ist es ein Heimeier VHV bzw. VHF. Ist es ein Kermi, kommt aus dieser Zeit nur ein V1K in Frage, für den keine kv-Tabelle veröffentlicht ist — dort wird der Einsatz getauscht. Bei einem Oventrop-Unterteil deutet M 30 x 1,0 auf die AV-6-Reihe.

Kermi, Baujahr vor 2001

V1K oder V2K. Keine kv-Tabelle. Einsatz gegen ZV00630001 (Standard) bzw. ZV00870002 (Feinregulier) tauschen und mit V3K-S bzw. V3K-F rechnen.

Oventrop-Unterteil, Gewinde M 30 x 1,0

Baujahr bis 1998, also AV 6 / RFV 6 / Baureihe E mit Skala 1–6.

Altes Danfoss-Ventil

Fühleraufnahme messen: 34 mm heißt RAV, 26 mm heißt RAVL. Auf dem Gehäuse steht der kv-Wert — damit ist die Hydraulik bekannt, ganz ohne Baujahr. Für den Abgleich einen voreinstellbaren Combi-Einsatz nachrüsten und mit dessen kv-Wert rechnen.

Nichts davon lässt sich feststellen

Einsatz tauschen und mit der Kennlinie des neuen Einsatzes rechnen. Eine geratene Voreinstellung ist im Nachweis nichts wert.

Quellen

• IMI Heimeier, Datenblatt Thermostat-Oberteile für Ventilheizkörper, Stand 07/2010

• Heimeier, Montage- und Bedienungsanleitung 11.91, Thermostat-Oberteil für Ventilkompaktheizkörper Dia-therm LX (4319/4320/4321/4322)

• Kermi Ventil-Ratgeber, Ausgabe 2024, Montage- und Anwendungstechnik

• Oventrop, Datenblatt Thermostatventile, Ausgabe 2014, Diagramme 7–9

• Oventrop, Artikeldaten Ventileinsatz AV 6 (1017057): für Ventile M 30 x 1,0, bis Bj. 1998

• Danfoss, Thermostatische Heizkörperventile / Heizkörperverschraubungen — Standardprogramm (Fühleraufnahme 34/26 mm, Ventileinsatz-Sets RAVL/RAV Combi)

• Resideo, Ventilauswahl und -austausch leichtgemacht
